TP-Link TL-WR840N

1. Внешний вид и подключение роутера.
2. Вход в настройки и главное окно интерфейса.
3. Настройка подключения к интернету.
4. Настройка беспроводной сети Wi-Fi.
5. Настройка IPTV.
6. Включение удаленного доступа и настройка безопасности.
7. Смена системного пароля.
8. Обновление микропрограммы (прошивка).

Внешний вид и подключение роутера

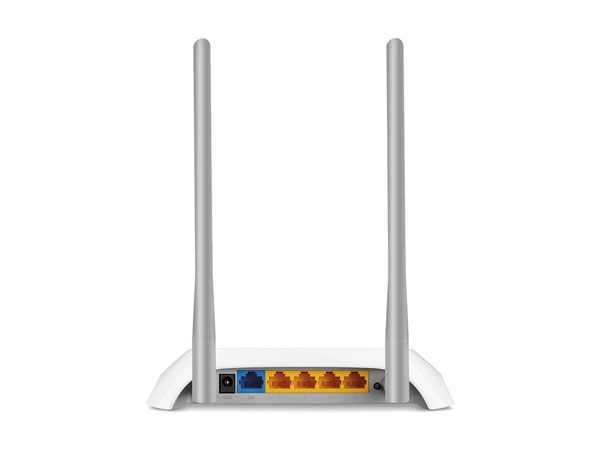

Беспроводной маршрутизатор TP-Link TL-WR840N

• кабель сети MATRIX соедините с портом WAN (синий) на роутере;
• стационарные компьютеры и приставки IPTV внутренней сети соедините с портами LAN (желтые) на роутере;
• если роутер до подключения к сети MATRIX использовался по другому адресу - рекомендуется сделать сброс роутера до заводских настроек, зажав кнопку Reset до перезагрузки роутера (в момент перезагрузки на время погаснут индикаторы роутера).

Вход в настройки и главное окно интерфейса

После подключения роутера к компьютеру откройте браузер (Firefox, Google Chrome, Opera или Safari), в адресной строке наберите: 192.168.0.1 или нажмите сюда. Появится страница авторизации. Введите «admin» в оба поля и нажмите «Вход». Если страница авторизации не появилась наберите 192.168.1.1 либо нажмите сюда.

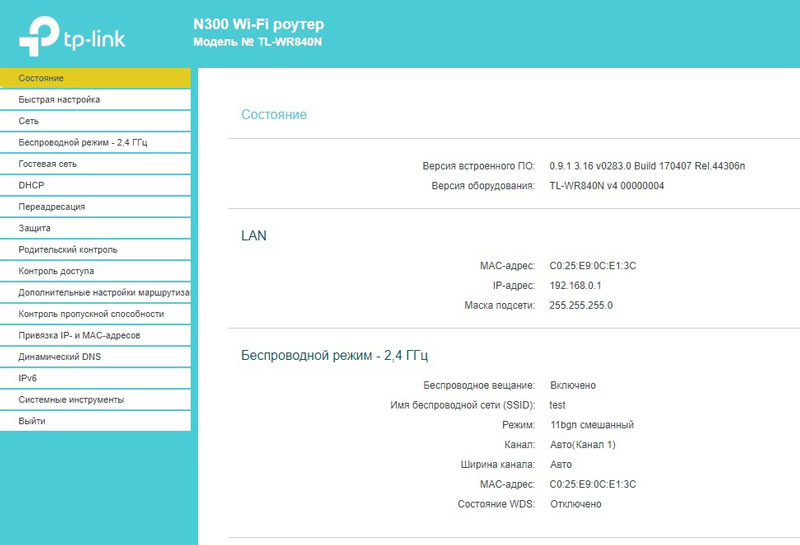

После выполнения входа вам откроется интерфейс настройки роутера.

Настройка подключения к интернету

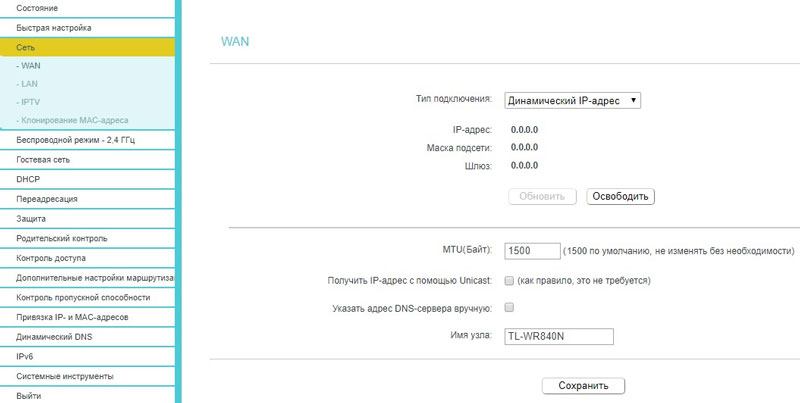

Перейдите на вкладку «Сеть», выберите подраздел «WAN». В поле «Тип подключения» выберите «Динамический IP-адрес». После внесения изменений нажмите кнопку «Сохранить».

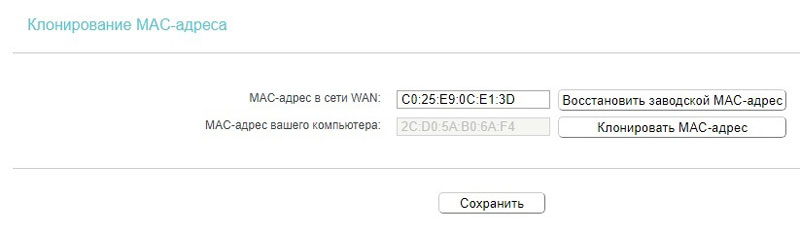

Перейдите на вкладку «Сеть», выберите подраздел «Клонирование MAC-адреса». При настройке роутера с ПК, который ранее был подключен напрямую к сети Matrix, нажмите кнопку «Клонировать MAC-адрес». После внесения изменений нажмите кнопку «Сохранить».

После внесения настроек необходимо выполнить перезагрузку роутера (раздел «Системные инструменты» → подраздел «Перезагрузить» → нажать кнопку «Перезагрузить» → нажать кнопку «Ок»). Если после внесения данных настроек интернет соединение не появилось - необходимо связаться с технической поддержкой по номеру (062)206-05-20 для внесения MAC-адреса устройства в аккаунт подключения.

* - Не имеет смысла при настройке роутера при помощи беспроводного устройства (телефон, планшет).

Настройка беспроводной сети Wi-Fi

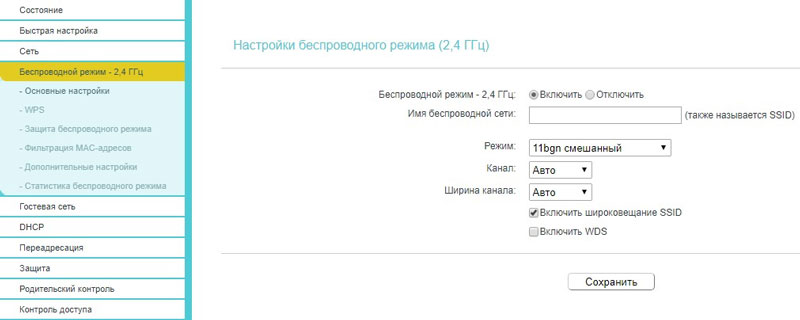

Зайдите на вкладку «Беспроводной режим 2.4ГГц», выберите подраздел «Основные настройки». В поле «Имя беспроводной сети» введите предпочитаемое имя* беспроводной сети (название Wi-Fi-сети).

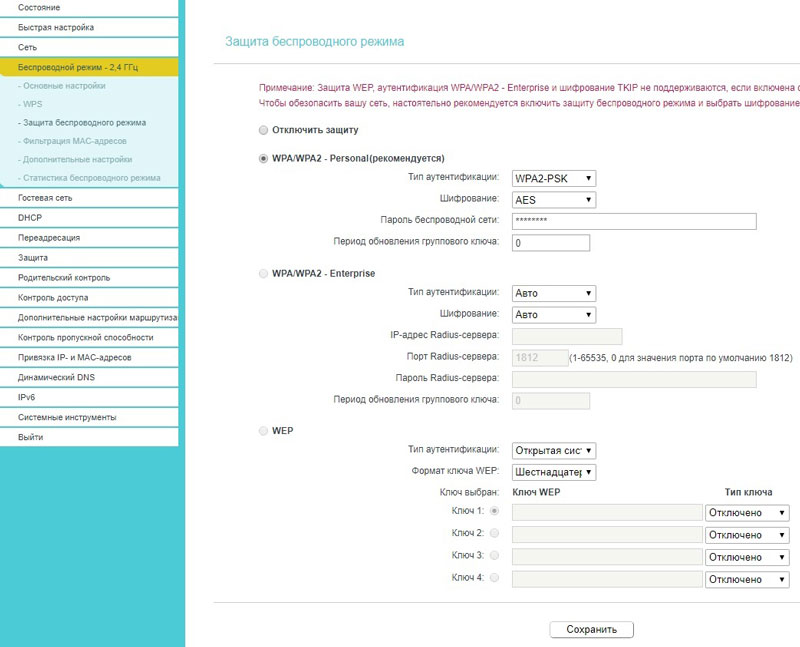

Далее откройте раздел «Защита беспроводного режима». Из предложенного режима защиты выберите пункт «WPA-PSK/WPA2-PSK», в строке «Тип аутентификации» укажите «WPA2-PSK», в поле «Шифрование» выберите «AES» и в строке «Пароль беспроводной сети» укажите предпочитаемый пароль** (не меньше 8-ми символов). После внесения изменений нажмите кнопку «Сохранить». После внесения настроек необходимо выполнить перезагрузку роутера (раздел «Системные инструменты» → подраздел «Перезагрузить» → нажать кнопку «Перезагрузить» → нажать кнопку «Ок»).

* - Имя и пароль беспроводной сети не могут содержать буквы русского языка;
** - Пароль должен состоять не менее чем из 8-ми символов.

Настройка IPTV

Функция IPTV включена по умолчанию.

Включение удаленного доступа и настройка безопасности

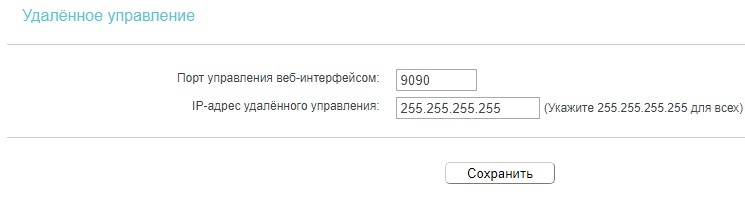

Для активации удаленного доступа к настройкам роутера из внешней сети зайдите в раздел «Защита», выберите подраздел «Удаленное управление». В появившемся окне в поле «Порт управления веб-интерфейсом» укажите порт веб-управления (выбирается произвольно, рекомендовано 9090), а в поле «IP-адрес удаленного управления» укажите 255.255.255.255 и нажмите кнопку «Сохранить». После внесения настроек необходимо выполнить перезагрузку роутера (раздел «Системные инструменты» → подраздел «Перезагрузить» → нажать кнопку «Перезагрузить» → нажать кнопку «Ок»).

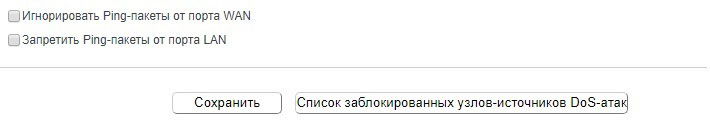

Для включения ответов на ping-запросы зайдите в раздел «Защита», выберите подраздел «Расширенные настройки защиты», снимите галочку с пункта «Игнорировать Ping-пакеты от порта WAN» и нажмите кнопку «Сохранить».

Смена системного пароля

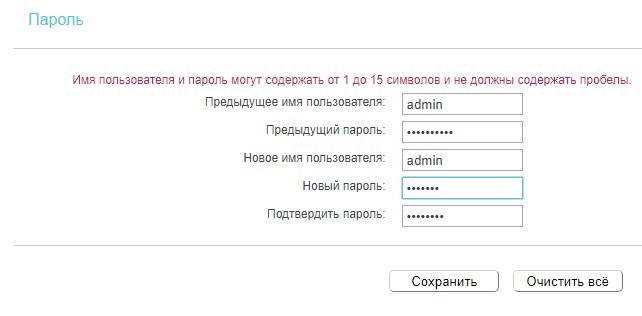

Зайдите на вкладку «системные инструменты», выберите подраздел «Пароль». В новом окне в поле «Предыдущий пароль» укажите старый пароль от интерфейса роутера (по умолчанию – «admin»). После этого в поле «Новое имя пользователя» напишите новый логин для входа (рекомендовано оставить «admin»), а в поля «Новый пароль» и «Подтвердить пароль» напишите новый пароль (выбирается произвольно, не должен содержать русские символы) и нажмите кнопку «Сохранить».

Обновление микропрограммы (прошивка)

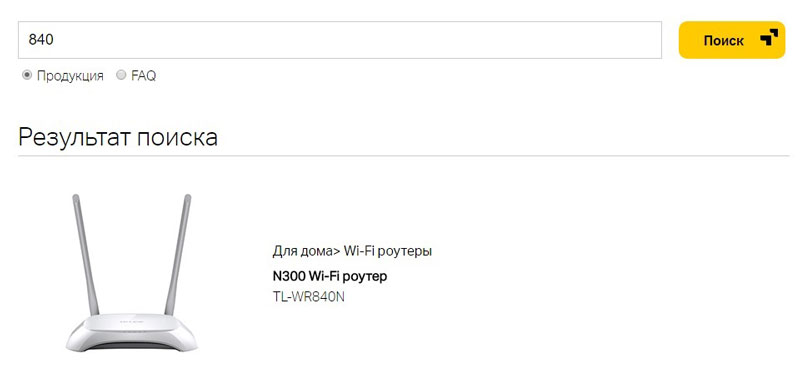

Зайдите на сайт http://www.tp-linkru.com/. В правом верхнем углу в строке поиска наберите номер вашей модели и нажмите на кнопку поиска (лупа).

Среди результатов поиска выберите вашу модель нажав на ее название. Откроется новая страница с описанием вашего роутера.

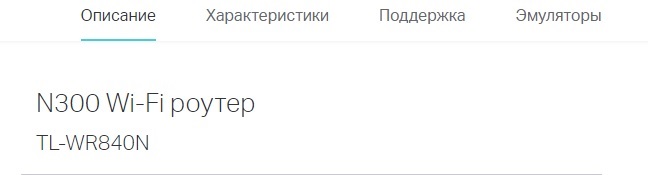

В новом окне выберите раздел «Поддержка».

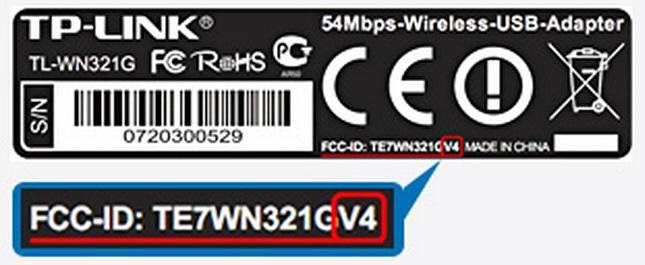

На следующей странице необходимо выбрать ревизию вашего роутера. Для определения ревизии поверните устройство, сзади вы увидите этикетку, там вы увидите символы в поле FCC-ID. В конце строки после буквы «V» или надписи «Ver» указана ревизия роутера. Если надпись выглядит так: “ Ver: 1.1”, то версия устройства – V1.

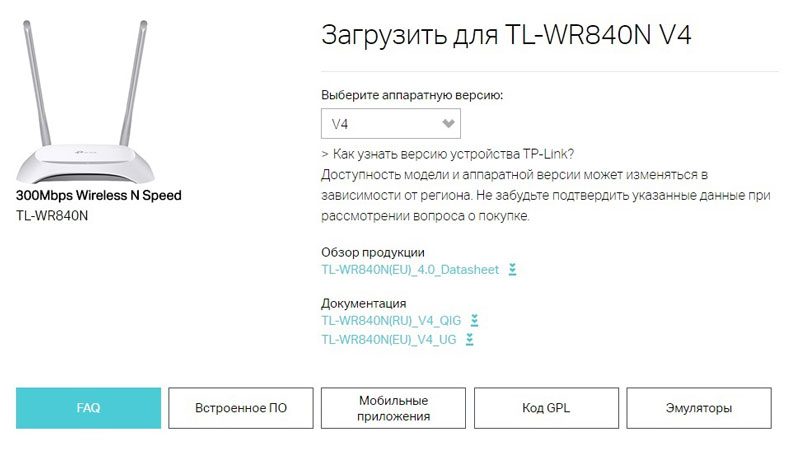

На странице поддержки вашего роутера выберите ревизию вашей модели и нажмите на кнопку «Встроенное ПО».

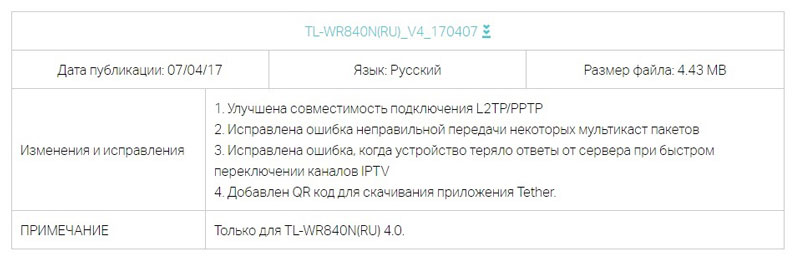

Пролистайте страницу вниз. Вы увидите несколько таблиц с разными версиями прошивок. Выберите самую верхнюю таблицу, с самым большим номером прошивки, нажмите кнопку и сохраните архив (zip) с прошивкой на ваш ПК. Скачанный архив распакуйте.

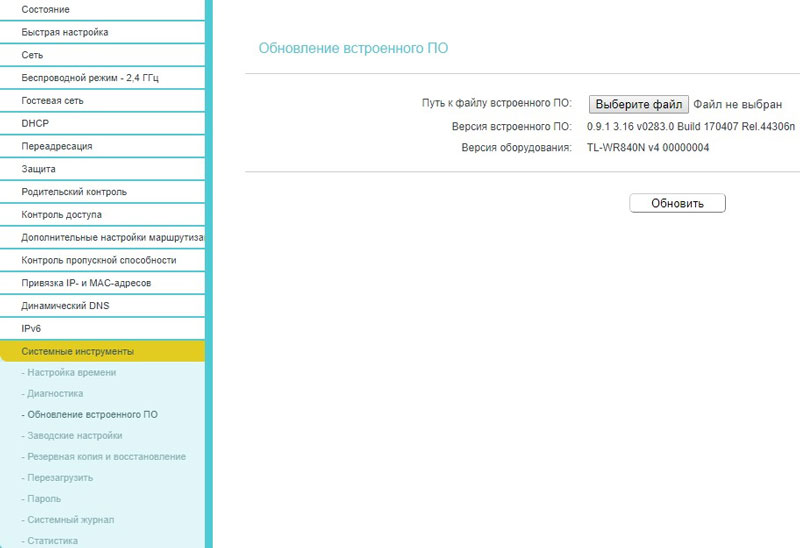

Вернитесь к окну настроек вашего роутера. Зайдите на вкладку «Системные инструменты», выберите подраздел «Обновление встроенного ПО» и нажмите кнопку «Выберите файл».

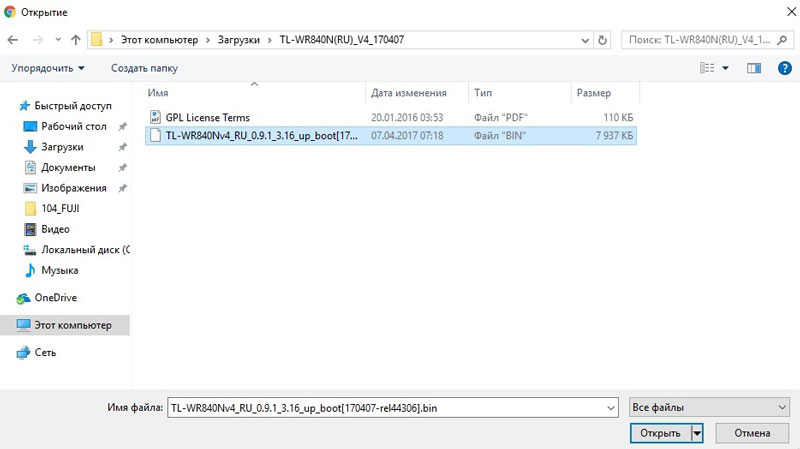

Перейдите в папку с распакованными ранее файлами, выберите файл с расширением *.bin и нажмите открыть.

Для запуска обновления роутера нажмите на кнопку «Обновить» и дождитесь завершения прошивки. Не выключайте роутер во время обновления. Прошивка (обновление) роутера занимает около трех минут. После ее завершения перезапустится окно настроек вашего роутера.
